Caracteristici:
Motoreductoarele de cc fabricate de Micro-Motors sunt disponibile in diferite marimi si diferite puteri.
Pentru fiecare serie de motoare puteti alege dintre mai multe rapoarte si diferite puteri.
Motoreductorul de curent continuu Micro Motors este disponibil si cu encoder magnetic cu efect Hall, prin care puteti controla rotatia.
* Asigurăm 1 an de garantie pentru toate produsele comercializate
Selecţie
B138F-B138F.4/12
Rezistenta-VDR in colector si condensator
Perii din metal pretios (Au-Ag-Cu).
Directia de rotatie, în functie de polaritate.
Încãrcare radialã maximã: 20N.
Încãrcare axialã maximã: 5N.
Poate fi montat în orice pozitie.
Domeniul de temperaturã: -20°C/60°C
Greutate aprox: 85g
B138F-B138F.4/12 - Date tehnice
Valorile tipice la temperatura ambiantã 20 ° +/-10%
| TIP | TENSIUNE |
L | RAPORT |
CUPLUL |
TURATIA | CURENT | ||||
FARA |
SARCINA |
FARA |
SARCINA |
|||||||
| v | mm | Ncm | rpm | mA | ||||||
| B 138 F | 6 12 |
12 | 6 12 |
37,5 | 12,25 | 1,5 | 220 | 155 | <30 <20 |
100 55 |
| B 138 F | 6 12 |
21 | 6 12 |
37,5 | 21,14 | 2,5 | 125 | 85 | <30 <20 |
100 55 |
| B 138 F | 6 12 |
36 | 6 12 |
37,5 | 35,73 | 4 | 73 | 53 | <30 <20 |
95 50 |
| B 138 F | 6 12 |
72 | 6 12 |
37,5 | 71,54 | 7 | 37 | 28 | <30 <20 |
95 50 |
| B 138 F | 6 12 |
149 | 6 12 |
37,5 | 149,05 | 14 | 18 | 13 | <30 <20 |
95 50 |
| B 138 F | 6 12 |
208 | 6 12 |
37,5 | 208,66 | 20 | 13 | 9 | <30 <20 |
95 50 |
| B 138 F | 6 12 |
608 | 6 12 |
37,5 | 608,61 | 50 | 4,3 | 3,3 | <30 <20 |
90 48 |
| B 138 F | 6 12 |
1470 | 6 12 |
37,5 | 1470,82 | 50 | 1,8 | 1,6 | <30 <20 |
58 30 |
| TIP | TENSIUNE |
L | RAPORT |
CUPLUL |
TURATIA | CURENT | ||||
FARA |
SARCINA |
FARA |
SARCINA |
|||||||
| v | mm | Ncm | rpm | mA | ||||||
| B 138 F - 4/12 - 12 | 12 | 37,5 | 12,25 | 1,5 | 320 | 250 | <30 | 80 | ||
| B 138 F - 4/12 - 21 | 12 | 37,5 | 21,14 | 2,5 | 190 | 150 | <30 | 80 | ||
| B 138 F - 4/12 - 36 | 12 | 37,5 | 35,73 | 4,2 | 108 | 86 | <30 | 80 | ||
| B 138 F - 4/12 - 72 | 12 | 37,5 | 71,54 | 8,2 | 54 | 43 | <30 | 80 | ||
| B 138 F - 4/12 - 149 | 12 | 37,5 | 149,05 | 15 | 27 | 20 | <30 | 80 | ||
| B 138 F - 4/12 - 208 | 12 | 37,5 | 208,66 | 20 | 19 | 14 | <30 | 80 | ||
| B 138 F - 4/12 -608 | 12 | 37,5 | 608,61 | 50 | 6,5 | 5,3 | <30 | 75 | ||

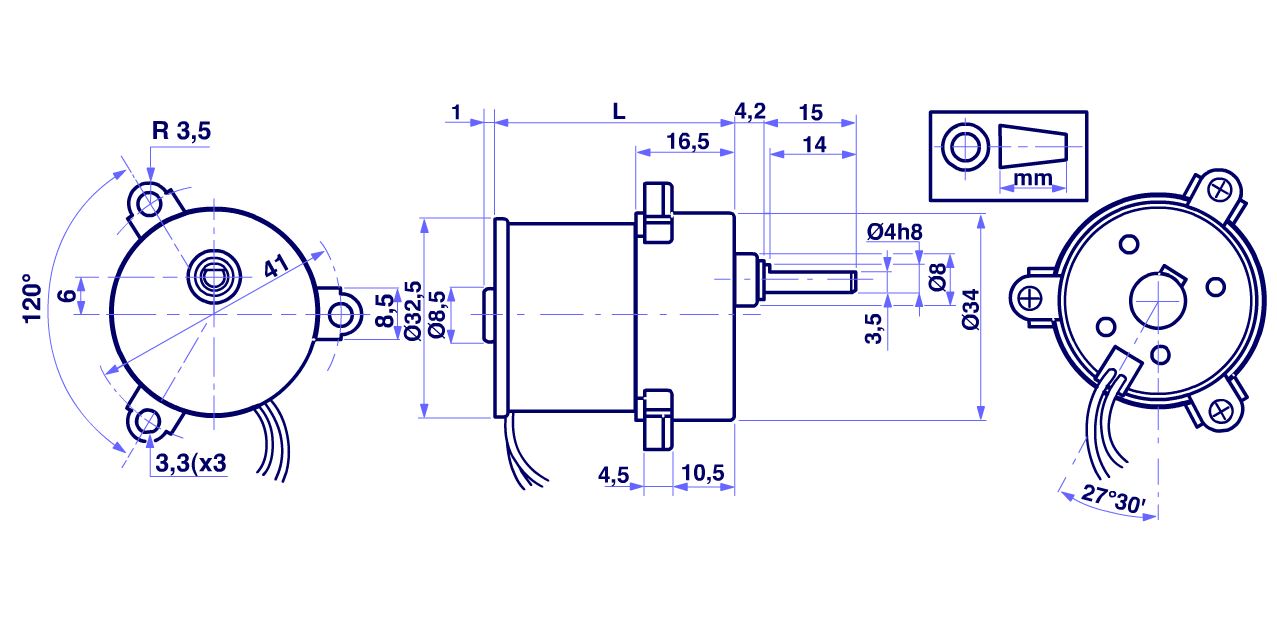

B138F-B138F.4/12- Desen dimensiuni
TIP |
L149 | B138F BS138F |
B138F.4/12 BS138F.4/12 |
HL149 | HV155 | RH158 | RH159 | BL192 | PS150 | E192 | P205 | |
| TENSIUNE | V | 4-6-12 | 6-12 | 12 | 12-24 | 12-24 | 12-24 | 12-24 | 24 | 12-24 | 12-24 | 12-24 |
| RAPORT | 10 ÷ 392 | 12 ÷ 1470 | 12 ÷ 608 | 10 ÷ 90 | 10 ÷ 90 | 15 ÷ 630 | 30 ÷ 630 | 30 ÷ 625 | 30 ÷ 625 | 3 ÷ 625 | 4 ÷ 625 | |
| CUPLUL MAXIM | Ncm | 20 | 50 | 50 | 15 | 25 | 100 | 100 | 300 | 250 | 300 | 900 |
| TURATIA(FARA SARCINA) | RPM | 255 ÷ 6 | 220 ÷ 1,8 | 320 ÷ 6,5 | 315 ÷ 37 | 660 ÷ 75 | 440 ÷ 10 | 110 ÷ 5 | 1360 ÷ 8 | 2040 ÷ 11 | 1100 ÷ 6,4 | 1024 ÷ 6,7 |
| TURATIA(CU SARCINA MAXIMA) | RPM | 165 ÷ 4 | 155 ÷ 1,6 | 250 ÷ 5,3 | 220 ÷ 30 | 460 ÷ 62 | 300 ÷ 9 | 70 ÷ 4,5 | 880 ÷ 7,5 | 1340 ÷ 8,5 | 770 ÷ 6 | 640 ÷ 6,3 |
| Dimensiuni | mm | Ø 27 | Ø 34 | Ø 34 | Ø 30 | Ø 30 | Ø 39,6 | Ø 39,6 | Ø 40,5 | Ø 30 | Ø 40,5 | ☐ 42 |
