Motor electric trifazat

3F

Motor electric trifazat

Pe stoc

* Asigurăm 1 an de garantie pentru toate produsele comercializate.

Selecţie

Caracteristici:

Furnizăm motoare electrice trifazate de la 0,06kW pină 315kW cu termen de livrare scurt.

Deasemenea avem motoare cu frină, motoare Dahlander, etc.

Motoarele seria CHT au fost produse mai ales pentru a fi montat cu reductori, prin urmare au caracteristici mecanice si electrice deosebit potrivit pentru această utilizare.

Toate motoarele noastre au IP55, clasa de izolaţie F cu separator fază, pentru a fi folosit cu inverter, în aceasta condiţie poate fi prevăzut cu răcire forţată completă.

Motoarele sunt vopsite cu pulbere epoxi, culoare gri RAL 9022.

Section B

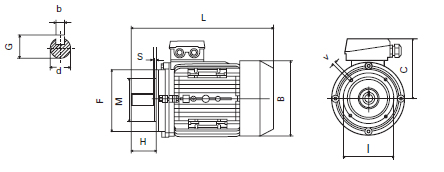

Desen tehnic flansă B14

Mărime	d	H	b	G	I	M	F	V	S	B	C	L
56	9	20	3	10,2	65	50	80	M5	2,5	110	100	195
63	11	23	4	12,5	75	60	90	M5	2,5	123	110	215
71	14	30	5	16	85	70	105	M6	2,5	138	117	255
80	19	40	6	21,5	100	80	120	M6	3	155	137	290
90	24	50	8	27	115	95	140	M8	3	176	145	335
100	28	60	8	31	130	110	160	M8	3,5	197	152	386
112	28	60	8	31	130	110	160	M8	3,5	220	180	395
132	38	80	10	41	165	130	200	M10	4	257	195	475

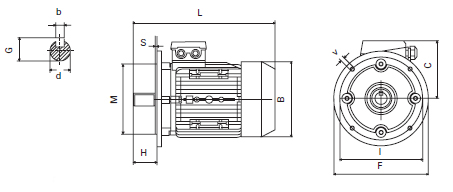

Desen tehnic flansă B5

Mărime	d	H	b	G	I	M	F	V	S	B	C	L
56	9	20	3	10,2	98	80	120	7	3	110	100	195
63	11	23	4	12,5	115	95	140	10	3	123	110	215
71	14	30	5	16	130	110	160	10	3,5	138	117	255
80	19	40	6	21,5	165	130	200	12	3,5	155	137	290
90	24	50	8	27	165	130	200	12	3,5	176	145	335
100	28	60	8	31	215	180	250	15	4	197	152	386
112	28	60	8	31	215	180	250	15	4	220	180	395
132	38	80	10	41	265	230	300	15	4	257	195	475

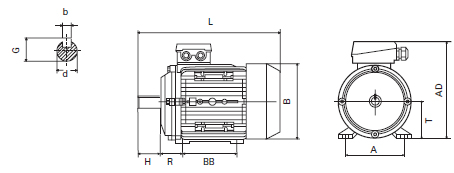

Desen tehnic flansă B3

Mărime	d	H	b	G	R	BB	A	T	AD	B	C	L
56	9	20	3	10,2	36	71	90	56	156	110	100	195
63	11	23	4	12,5	40	80	100	63	173	123	110	215
71	14	30	5	16	45	90	112	71	188	138	117	255
80	19	40	6	21,5	50	100	125	80	217	155	137	290
90	24	50	8	27	56	100	140	90	235	176	145	335
100	28	60	8	31	63	140	160	100	252	197	152	386
112	28	60	8	31	70	140	190	112	292	220	180	395
132	38	80	10	41	89	178	216	132	325	257	195	475

2 Poli (2800 rpm )

TIP	POLI	PUTERE	TENSIUNE	CURENT	CUPLU	EFICIENTA	FACTOR	GREUT
TIP	POLI			kW	V	400 V	N/m	%	COS.0	Kg.
CHT 56	B2	0.13	230/400	0.40	0.42	62.00	0.69	3.20
CHT 63	A2	0.18	230/400	0.55	0.63	63.00	0.75	4.00
CHT 63	B2	0.25	230/400	0.71	0.88	65.00	0.78	4.40
CHT 63	C2	0.37	230/400	1.05	1.30	65.00	0.78	4.90
CHT 71	A2	0.37	230/400	0.97	1.29	70.00	0.79	5.60
CHT 71	B2	0.55	230/400	1.42	1.90	71.00	0.79	6.10
CHT 80	A2	0.75	230/400	1.77	2.59	73.00	0.84	9.10
CHT 80	B2	1.10	230/400	2.51	3.79	76.20	0.83	10.20
CHT 80	C2	1.50	230/400	3.32	5.12	78.50	0.83	11.70
CHT 90	S2	1.50	230/400	3.28	5.00	78.50	0.84	12.00
CHT 90	L2	2.20	230/400	4.61	7.40	81.00	0.85	15.00
CHT 100	LA2	3.00	230/400	6.03	10.10	82.60	0.87	22.30
CHT 100	LB2	4.00	230/400	7.90	13.40	84.20	0.87	25.20
CHT 112	L2	5.50	230/400	10.53	18.20	85.70	0.88	30.20
CHT 132	S2	5.50	230/400	10.50	18.10	85.70	0.88	38.50

4 POLI (1400 rpm)

TIP	POLI	PUTERE	TENSIUNE	CURENT	CUPLU	EFICIENTA	FACTOR	GREUT
TIP	POLI			kW	V	400 V	N/m	%	COS.0	Kg.
CHT 56	B4	0.09	230/400	0.43	0.64	50.00	0.61	3.20
CHT 63	A4	0.12	230/400	0.47	0.85	57.00	0.64	3.90
CHT 63	B4	0.18	230/400	0.70	1.27	57.00	0.65	4.50
CHT 63	C4	0.22	230/400	0.92	1.77	59.00	0.67	4.80
CHT 71	A4	0.25	230/400	0.84	1.77	60.00	0.62	5.60
CHT 71	B4	0.37	230/400	1.12	2.58	65.00	0.74	6.20
CHT 71	C4	0.55	230/400	1.61	3.81	66.00	0.75	7.00
CHT 80	A4	0.55	230/400	1.59	3.81	67.00	0.75	8.90
CHT 80	B4	0.75	230/400	1.94	5.20	72.00	0.78	10.00
CHT 80	D4	1.10	230/400	2.67	7.60	76.20	0.78	11.00
CHT 90	S4	1.10	230/400	2.64	5.19	76.20	0.79	12.10
CHT 90	L4	1.50	230/400	3.46	7.51	78.50	0.80	14.30
CHT 90	LL4	1.85	230/400	4.30	9.24	79.00	0.78	16.00
CHT 100	LA4	2.20	230/400	4.86	14.80	79.60	0.80	21.00
CHT 100	LB4	3.00	230/400	6.50	20.20	80.50	0.81	24.70
CHT 112	M4	4.00	230/400	8.26	26.70	83.60	0.84	30.10
CHT 132	S4	5.50	230/400	11.00	36.22	87.00	0.85	43.00
CHT 132	M4	7.50	230/400	14.64	49.40	88.00	0.86	52.00
CHT 132	L4	9.20	230/400	17.90	60.20	88.00	0.86	56.50

Distribuim şi motoarele de mărime 160 pînă 355.

6 Poli (900 rpm)

TIP	POLI	PUTERE	TENSIUNE	CURENT	CUPLU	EFICIENTA	FACTOR	GREUT
TIP	POLI			kW	V	400 V	N/m	%	COS.0	Kg.
CHT 63	B6	0.12	230/400	0.62	1.27	45.00	0.62	4.80
CHT 71	A6	0.18	230/400	0.70	1.95	56.00	0.66	6.00
CHT 71	B6	0.25	230/400	0.87	2.65	59.00	0.70	6.50
CHT 71	C6	0.37	230/400	1.27	3.97	61.00	0.69	7.20
CHT 80	A6	0.37	230/400	1.23	3.93	62.00	0.70	8.20
CHT 80	B6	0.55	230/400	1.65	5.80	67.00	0.72	9.90
CHT 80	C6	0.75	230/400	2.21	8.00	68.00	0.72	11.30
CHT 90	S6	0.75	230/400	2.18	7.80	69.00	0.72	11.70
CHT 90	L6	1.10	230/400	3.02	11.40	72.00	0.73	15.10
CHT 100	LA6	1.50	230/400	3.85	15.20	74.00	0.76	19.10
CHT 112	M6	2.20	230/400	5.36	22.00	78.00	0.76	25.40
